Først installationen design tegning af elektrisk varme spor
Der skal være en komplet designtegning før konstruktion, som skal indeholde følgende information:
1. Linjenummer, strømforsyningspunkt er angivet med en lang firkant.
2. Typen og længden af de elektriske troper, der kræves af linjen. (Enhed: m)
3. Den nødvendige elektriske tropiske længde (enhed: meter) pr. meter rørledningslængde er viklingskoefficienten.
4. Den tropiske længde af elektricitet, der kræves for hver ventil. (Enhed: m)
5. Liste over tilbehør til støttematerialer til varmesporingssystem.
6. Tilbehørsliste for temperaturkontrolsystem.
7. Liste over materialer, der kræves til byggeri.
8. Designet tager hensyn til parametrene og specifikationerne for de anvendte termiske isoleringsmaterialer.
2. Forberedelse inden installation af elvarmesporing
(1) Rørsystem
1. Rørledningssystemet og udstyr er færdiggjort.
2. Anti-rust og anti-korrosionsbelægningen er tørret igennem.
3. Konstruktionsspecifikationerne for rørledningssystemet er i overensstemmelse med dem, der er vist i designtegningerne.
4. Fil alle grater og skarpe hjørner.
(2) Elektriske troper og tilbehør
1. Om overfladen af de elektriske troper er beskadiget eller ødelagt.
2. Isoleringsydelsen i elektriske troper er god (isolationsmodstanden er større end eller lig med 20MΩ, når den testes ved 1000VDC med en rystemåler).
3. Model- og designkravene til elektriske troper og alt tilbehør er konsekvente.
(3) Klargøring på stedet

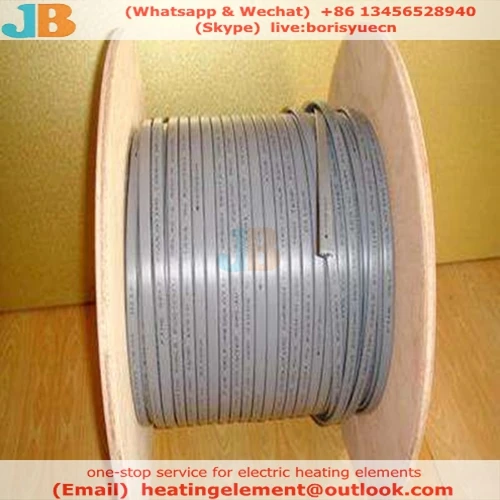

1. Placer en rulle elektriske troper og hjul på et beslag og placer dem nær den ene ende af linjen.
2. Fordel elektricitet langs rørledningen og undgå:
* Placer elektriske troper på grater og skarpe hjørner.
* Træk de elektriske troper.
* Fodpedaler eller tunge genstande placeret på elektriske troper.
For det tredje, enkelt elektrisk tropisk konstruktion og installationsmetode
1. Glasfiber trykfølsomt tape eller aluminium tape fikserer de elektriske troper til rørledningen hver ca. 50 cm.
2. Ved påføring fladt, fastgør de elektriske troper til den nederste 45 graders side af rørledningen så meget som muligt.
3. Reserver et 1m langt varmesporingskabel ved det første strømforsyningspunkt og enden af ledningen.
4. Ledningsføring i henhold til [viklingskoefficienten] vist i designtegningen (koefficienten er et heltal og skal påføres fladt for at hjælpe med at reducere kontakten).
5. Alle varmeafledningselementer (såsom konsoller, ventiler, flanger osv.) skal reservere den nødvendige elektriske tropiske længde i henhold til kravene i designtegningen, og denne sektion af elektrisk tropisk skal vikles og fastgøres på varmeafledningslegemet . Følgende punkter skal bemærkes:
* Kølepladen skal have længden af de elektriske troper, der kræves til designet.
* Elektriske troper kan overlappe eller krydse hinanden.
* Opviklingsmetoden bør være så vidt muligt, så kølepladen til enhver tid kan fjernes for vedligeholdelse eller udskiftning, hvis det er nødvendigt, uden at beskadige den elektriske tropiske eller påvirke andre ledninger.
* Når du bruger 2-måde eller 3-tilbehør, skal der reserveres en længde på 40 cm i hver ende af de elektriske troper.
4. Spiralvikling af elektrisk varmesporingsinstallation
Hvis viklingskoefficienten er 1,4, det vil sige, at rørledningen på 5 m skal beklædes med 7 m elektriske troper, fikseres de to ender af de 7 m lange elektriske troper først på en sektion af 5 m lange rør under konstruktionen, og derefter er de elektriske troper viklet på rørledningen og fikseret.
5. Installation og konstruktionsmetode for flere elektriske varmespor
1. Designtegningen angiver, at viklingskoefficienten er (n=1,2... Generelt brugt på rørledninger med stor diameter, er metoden som følger:
* Elektriske troper føres fra den ene ende af rørledningen til enden og tilbage til startpunktet, og ruten er lig med koefficienten. (Bemærk dog at brugslængden er stor)
* Antallet af gange de elektriske troper er ført fra den ene ende til enden af rørledningen igen er lig med koefficienten.
* Backup system, nøgle pipelines til backup nødbrug. Derfor bør hver linje installeres som en separat linje og have et selvstændigt strømforsyningspunkt.
6. Installation af installationstilbehør til elektrisk varmesporing
* Vælg tilbehør i henhold til kravene i designtegningen.
* Den anvendte tætningsring skal matches med de elektriske troper og kombineres med den vandtætte tætningsmasse.
* Strømforsyningens samledåse er så tæt som muligt på strømforsyningsenden af rørledningen.
* Forbered ledningsporten i henhold til installationsvejledningen til tilbehøret.
* En kort sektion af elektriske troper bør reserveres til hver linjeende til fremtidig vedligeholdelse.
7. Inspektion og afprøvning af elektriske varmesporingsinstallationsisoleringsmaterialer før installation
* Tjek overfladen af de elektriske troper for skader.
* Kontroller, at alt tilbehør er fuldt installeret.
* Brug en rystemåler 2500VDC til at ryste den ene ende af hver uafhængig linje, og isolationsmodstanden skal være over 20MΩ. Bemærk, at rystetesttiden skal være mere end et minut, det vil sige, at lederen ryster det elektriske tropiske metalafskærmningslag.
* Registrer rystetestresultaterne på installationsjournalen.
8. Installation af elektrisk varmesporende isoleringslag
Installer isoleringen umiddelbart efter varmesporingskabelkonstruktionstesten, og vær opmærksom på følgende punkter:
* Materialet, tykkelsen og specifikationerne for det anvendte isoleringslag opfylder kravene i designtegningen.
* Isoleringsmaterialet skal være tørt under byggeriet.
* Der skal tilføjes et vandtæt dæksel til isoleringslaget.
* Konstruktion af isoleringslag bør undgå skader på de elektriske troper.
* Isolationstest bør udføres umiddelbart efter isoleringslagets konstruktion.
* Tilføj en advarselsmærkat til isoleringslaget for at angive "Indre elektriske troper", og angive også placeringen af alt tilbehør.
9. Elektrisk opvarmning lav temperatur start og sikkerhedsbeskyttelse
Elektrisk varmesporingsteknik er generelt i overensstemmelse med designtegningerne under normale omstændigheder, gruppestart, i henhold til konventionel kontrolprojektion, med kontaktstart, overbelastningsbeskyttelse og lækagebeskyttelse, hvis det bruges til lavtemperatur højeffektopvarmning og lavtemperatur tilstand start, øjeblikkelig startstrøm til høj-effekt output kan bruges dobbelt-gate switching enhed og overvågning af arbejdsstrømmen under omskiftningsprocessen, i tilfælde af sikker belastning overgang til overbelastningsbeskyttelse system.
10. Eksplosionssikker
* Virksomhedens eksplosionssikre elektriske troper kan bruges i det første og andet område af fabrikkens eksplosionssikre lejligheder, installation bør undgå brændbar og eksplosiv gas eller væskeophobning mørke hjørner og andre eksplosionssikre områder, der kan overstige ovenstående regler, ikke-eksplosionssikker distributionsboks skal installeres i ikke-eksplosionssikkert område, ellers skal den tilsvarende eksplosionssikre distributionsboks konfigureres.
* Ud over den eksplosionssikre karakter skal man være opmærksom på den eksplosionssikre gruppe.
11. Særlige forholdsregler ved installation af elektrisk varmesporing
* Det er strengt forbudt at blande damp- og elektrisk varmesporing i én.
* Varmebåndet må ikke blive beskadiget af isoleringslaget, når det er installeret, og skal være tæt fastgjort til det opvarmede legeme for at forbedre termisk effektivitet, hvis varmelegemet er et ikke-metallisk legeme, brug af aluminiumklæbende tape for at øge kontakten varmeoverførselsområde, fastgjort med Niyou kabelbinder, trådbinding er strengt forbudt.
* Mediet ved flangen er let at lække, og de elektriske troper bør undgås lige under.
* Den ene ende af de elektriske troper er forbundet til strømforsyningen, og trådkernen i den anden ende er strengt forbudt at være kortsluttet eller i kontakt med ledende stoffer og skåret i "V"-form, og skal være tæt forsynet med det matchende hoved.
* Brandsikre og eksplosionssikre lejligheder bør være udstyret med eksplosionssikre samledåser og terminaler. Silikonegummitætning efter ledningsføring: (10 cm skal pilles af ved den elektriske tropiske terminal, hvor skjoldet bruges for at forhindre kortslutning)
* Installer et hot spot, mål den første isolering, skærmen skal jordes, og isolationsmodstanden må ikke være lavere end 20 megohm/1000V.
* Indstil tænd-, sluk- og lækagebeskyttelsesenheder i henhold til spændingen, strømmen og andre parametre for hver elektrisk varmesporing.
* Dampfejeledning: Hvor afkalkning af rørledninger til damprensning er påkrævet, skal man være opmærksom på først at rense og derefter installere elektriske troper, hvis den årlige rutinemæssige fejeledningsinspektion skal designes og installeres i overensstemmelse med særlige omstændigheder.
12. Installation og accept af elvarmesporing
Denne manual indeholder ikke de relevante bestemmelser i konstruktions- og godkendelsesbestemmelserne for installationsteknik og de "eksplosionssikre og brandforebyggende regler", og kravene i ovenstående almindelige tekniske specifikationer skal stadig følges under konstruktionen og vil ikke blive gentaget her.
